Лабораторный стенд представляет из себя учебный комплекс, предназначенный для подготовки специалистов по сборке программированию и эксплуатации беспилотных летательных аппаратов самолетного VTOL типа с вертикальным взлетом и посадкой

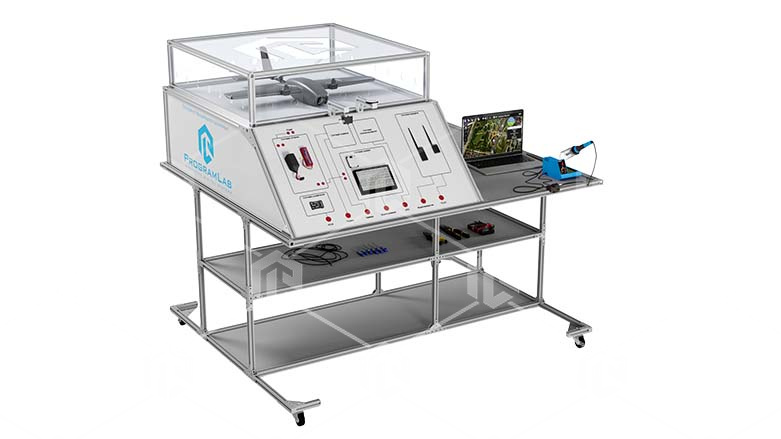

Специалист в этой области разрабатывают, конструируют, осуществляют техническое обслуживание, локализуют и устраняют неисправности оборудования, программируют системы управления беспилотных авиационных систем. Данный комплекс выполнен в виде стенд-планшета, с защитным колпаком на котором жестко закреплен действующий образец изучаемого прототипа ЛА VTOL–типа, основанный на реальном прототипе ЛА. Все электрические связи между узлами аппарата выполнены в виде штырьковых разъемных соединений со свободным коном для пайки и разъединяются в любой момент для осуществления сборки или внесения неисправностей. С помощью данного комплекса реализуется процесс обучения устройству электроники и электрических связей БПЛА, а также приобретение навыков по диагностике и исправлению неисправностей в БПЛА VTOL типа.

К стенду прилагается специально разработанное методическое пособие, с имитацией различных дефектов в таких узлах как: моторы, питание, система управления, полётный контроллер, пропеллеры и прочее. Преподаватель вносит неисправность вручную с помощью приложенного пособия, или устанавливает заранее неисправный модуль на аппарат, а затем передает его на диагностику испытуемому. Студенту необходимо выявить неисправность и устранить её. Дефекты имею разный уровень сложности и в некоторых случаях имеют несколько вариантов решения.

Общий состав комплекса:

1. Аппаратный модуль для проведения сборки и наладки БПЛА VTOL–типа – 1 шт.
2. Аппаратный модуль – имитатор НСУ для программирования аппарата и приема телеметрии – 1 шт.
3. Интерактивный учебный модуль «Конструкция и сборка БПЛА»
4. Ресурсный набор ЗИП и инструментов для сборки диагностики и ремонта модулей беспилотного летательного аппарата и работы на комплексе – 1 комплект.
5. Методическое пособие по внесению, выявлению, исправлению и оценке эксплуатационных неисправностей в печатном виде.
6. Руководство пользователя – 1 шт.
7. Паспорт комплекса – 1 шт.
