Учебно-демонстрационный комплекс «Интерактивный цифровой двойник ГТД с действующим макетом и датчиками» позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию газотурбинной установки ПС-90 ГП-2 или аналогичной, а также визуализировать параметры работы макета на виртуальном цифровом двойнике.

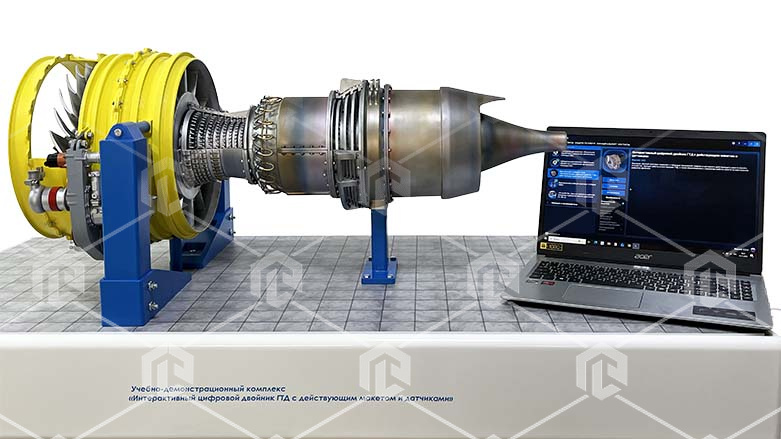

Комплекс содержит в составе действующий физический макет-имитатор ГТУ, приводимый в действие скрытым бесколлекторным мотором.

Дополнительно в макет-имитатор интегрирована система сбора информации в виде набора датчиков, позволяющая снимать прямые и косвенные показателей работы макета для визуализации на цифровом двойнике в реальном времени с возможностью передачи во внешнее программное обеспечение.

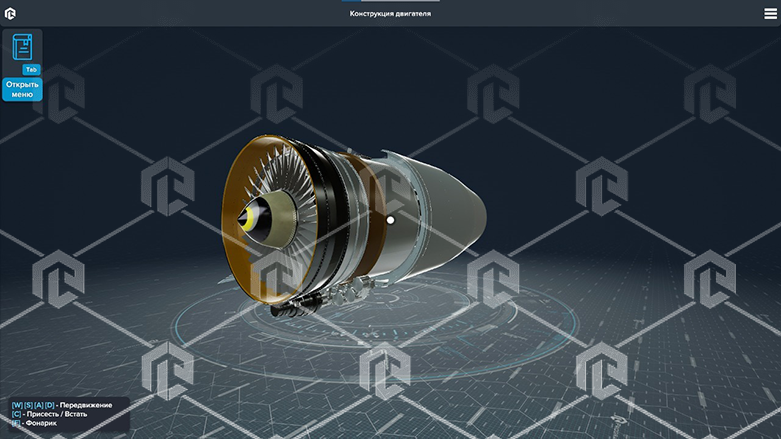

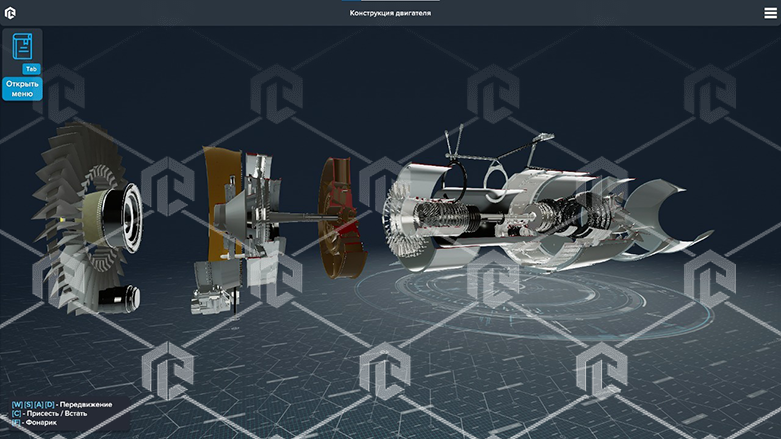

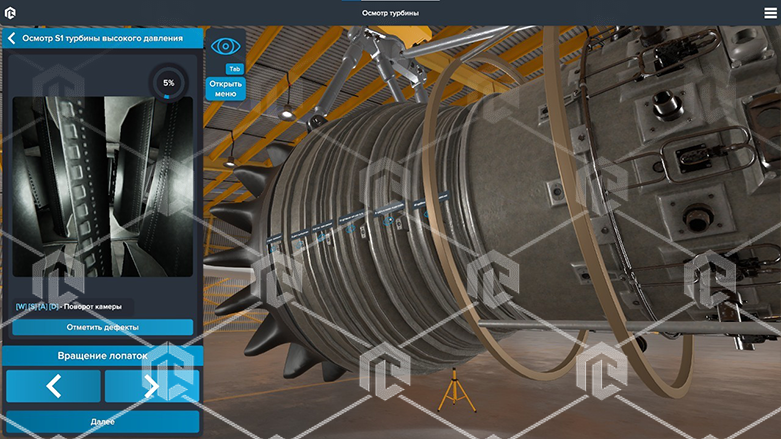

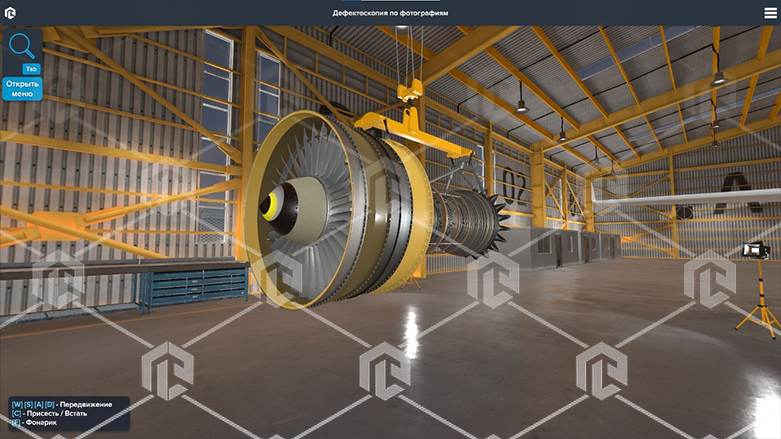

В виртуальной части комплекса реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемой ГТУ. Программное обеспечение содержит трехмерные разрезы основных элементов ГТУ, а также позволяет проиллюстрировать процесс её работы, выполнить декомпозицию узлов и изучить работу систем. По каждому элементу ГТУ приведена справочная информация об устройстве.

Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров ГТУ и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора прямо из приложения. Физическая модель ГТУ позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию ГТУ с физической реализацией, а также проводить интерактивную визуализацию параметров работы с выводом графиков и цифровых значений прямо на трёхмерной модели.

Перечень лабораторных работ, проводимых на данном стенде:

• Изучение общего устройства, кинематики и принципа работы ГТУ
• Отработка на модели визуализации параметров работы и показателей датчиков.
• Изучение схем систем ГТУ и расположения основных узлов на цифровой копии.

Перечень датчиков и параметров, интегрируемых в макет и передаваемых на ПК:

1. Пьезоэлектрический датчик вибрации – измерение биения вала
2. Датчик температуры воздуха
3. Датчик момента на валу: измерения упора подшипников и косвенная оценка износа по сопротивлению
4. Датчик частоты вращения вала
5. Датчик потребляемой мощности для электромотора

Состав:

1. Специализированное ПО на носителе;

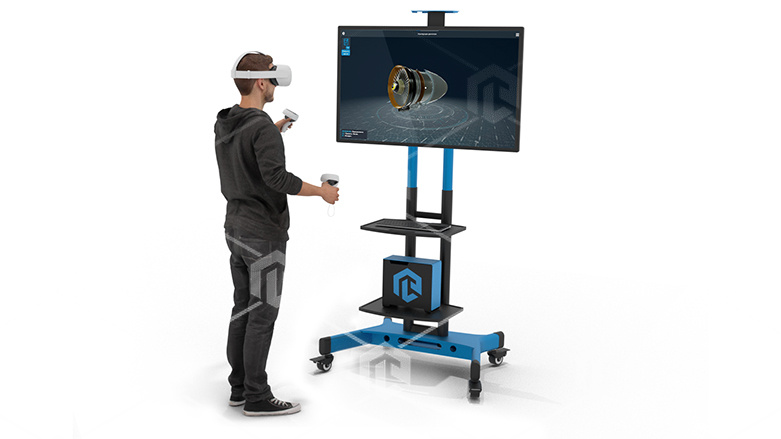

2. АРМ с МФИ 40 дюймов на специализированной стойке;
3. Действующий физический макет двигателя, выполненный с помощью печати и фрезеровки.

Дополнительный модуль в виде действующего трехмерного макета сопряженного и гармонизированного с виртуальной копией двигателя. Макет имеет настольное исполнение и приводится в движение электродвигателем, управление осуществляется из программного обеспечения, возможно управление ступенями компрессора и подсветкой.

Характеристики макета:

• Материалы: пластик и металл.
• Усиленный металлический вал на опорных подшипниках
• Габариты с подмакетником: не менее 1200x600x600мм
• Основание: МДФ
• В комплекте защитный кофр из акрила
• Дополнительный транспортировочный кофр для перевозки
• Питание макета: автономное от Li-po аккумулятора или 220V
• Подключение макета к пк: USB-COM или TCP-IP Wi-Fi
• Максимальная частота опроса датчиков: не менее 10Гц

Габариты и вес комплекса (брутто):

• Максимальные ДхШхВ(мм): 1350x650x600;
• Вес: не более 75 кг.
